YLZK-H1 HDQ1769 BOILER CONTROLLER智能锅炉控制器
YLZK-HQ1769型锅炉控制器使用说明书
一、概述
H1系列控制器是我公司推出的新一代锅炉控制器。H1控制器以ARM 公司cortex-M3系列微处理器为核心，以彩色触摸屏作为人机界面，具有文字、图形、动画等显示功能。它是一款外形美观、抗干扰能力强、可靠性高、性价比高的锅炉控制器。
二、基本操作
2.1 主画面操作

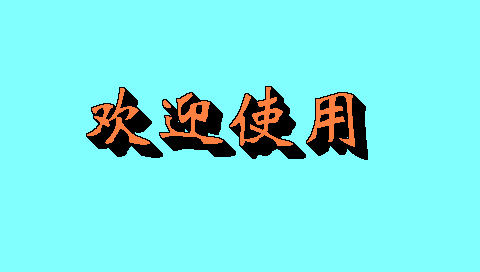

接通控制器电源，液晶触摸屏上显示初始欢迎画面。如图 1 所示。
图 1 初始欢迎画面

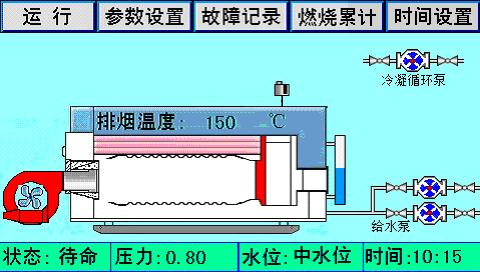

在触摸屏中间按一下，控制器“嘀”响一声，触摸屏进入主画面。如图 2 所示。
图 2 主画面
按“”，进入燃烧器手动操作画面。
按冷凝循环泵“”，进入冷凝循环泵手动操作画面。
按给水泵“”，进入给水泵手动操作画面。
按“”键，控制器进入运行状态；按键显示为，再按一次，控制器退出运行状态。
发生报警时，按“”键，若报警消除，则控制器进入待命状态。
主画面上同时显示控制器状态、系统压力、水位、时间、燃烧器状态、泵状态等。
2.2 燃烧器的手动操作控制器处于待命状态时，在主画面上按燃烧器，进入“燃烧器操作”画面，如图 3 所示。
